NIC Teaming en MS Windows 10

En este post vamos a ver como habilitar y configurar NIC Teaming con las tarjetas de red de nuestro equipo con Windows 10, NIC Teaming es agrupar las interfaces de red de nuestra máquina para crear alta disponibilidad y balanceo de carga a nivel de red en nuestro sistema operativo, con Windows Server lo podemos hacer a través del Administrador del servidor, pero en Windows 10 lo tenemos que hacer a través de PowerShell.

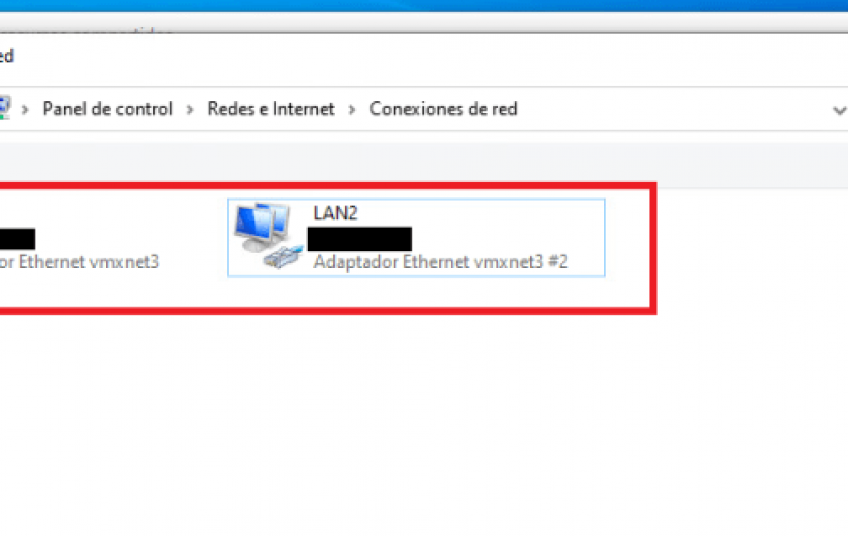

Como podemos ver tenemos dos interfaces de red:





Nos abrimos un PowerShell con permisos de Administrador y ejecutamos el comando Get-NetAdapter este comando nos muestra las interfaces de red que tenemos disponibles:





Para crear el NIC Teaming ejecutamos New-NetSwitchTeam -Name “LAN” -TeamMembers “LAN1”,”LAN2”:





Si ejecutamos Get-NetSwitchTeam podemos ver que el NIC Teaming ya lo tenemos realizado correctamente:





Las conexiones de nuestro Windows 10 quedarían así:





Configuración de la vinculación de puertos en Windows

Para configurar la vinculación de puertos (denominada formación de equipos NIC en Windows) en Windows Server 2012 R2, realice los siguientes pasos:

- Ver los puertos de red existentes.





- Abra el Administrador del servidor y haga clic en Servidor local.





- Haga clic en Desactivado junto a NIC Teaming.





- En la ventana NIC Teaming , haga clic en TAREAS en el área EQUIPOS y elija Nuevo equipo en la lista desplegable. Ingrese el nombre del equipo NIC y seleccione los puertos que se vincularán. En Propiedades adicionales, configure el modo de formación de equipos, el modo de equilibrio de carga y el adaptador en espera, y haga clic en Aceptar.





- En la ventana NIC Teaming y Network Connections, verifique que se muestre el equipo creado.





Hay tres modos de formación de equipos: conmutador independiente, formación de equipos estática y LACP. El modo independiente del conmutador es el modo de respaldo activo si el adaptador en espera es ninguno o el modo de equilibrio si se especifica el adaptador en espera. Los modos de formación de equipos estáticos y LCAP cumplen con las especificaciones IEEE 802.3ad y requieren que el dispositivo del mismo nivel tenga la misma configuración de agregación de enlaces. En el modo de equipo estático, los parámetros de agregación de enlaces se configuran manualmente. En el modo LACP, el protocolo ajusta automáticamente los parámetros de agregación de enlaces.

Los miembros de vinculación pueden ser los puertos físicos 10GE del MZ522 (NPAR está deshabilitado) o PF (NPAR está habilitado), pero la vinculación de puertos no se puede configurar entre los PF del mismo puerto físico. Cuando NPAR está habilitado, el modo de vinculación solo puede ser activo-respaldo o balanceo, no 802.3ad o LACP. Los modos de respaldo activo o de equilibrio admiten la vinculación de puertos físicos o PF de NIC entre chips. Los modos 802.3ad y LACP solo admiten la vinculación de puertos físicos del mismo chip.

- Abra el Centro de redes y recursos compartidos, abra el equipo creado y configure la dirección IP del equipo.





- También puede configurar la dirección IP para que pertenezca a otra VLAN de la siguiente manera: En la página de la pestaña Interfaces del equipo en la ventana Formación de equipos NIC, haga clic con el botón derecho en el equipo y elija Propiedades. En la ventana que se muestra, ingrese un ID de VLAN en VLAN específica, haga clic en Aplicar y haga clic en Aceptar.





Después de crear una VLAN, la VLAN nativa ya no se usa. Puede ver el icono de NIC de la nueva VLAN después de elegir Panel de control > Red e Internet > Conexiones de red, habilitar la VLAN y establecer una dirección IP.
